C_RGA 8.5 UC VP 451196

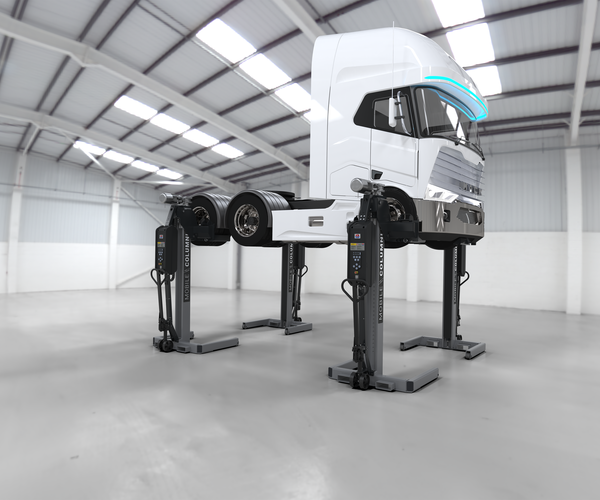

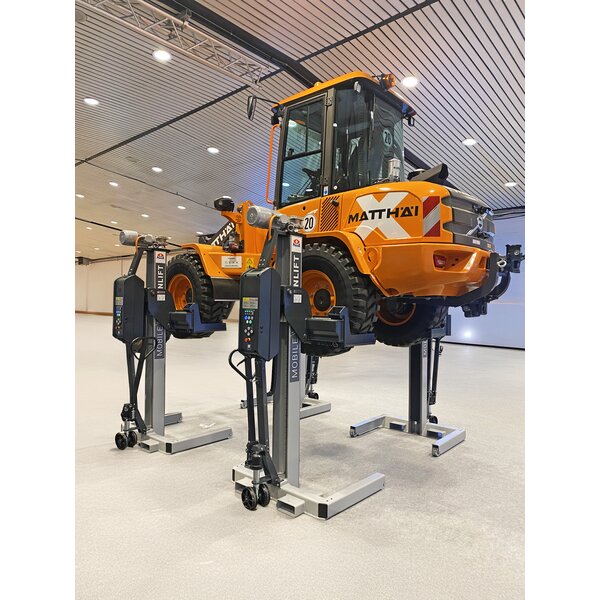

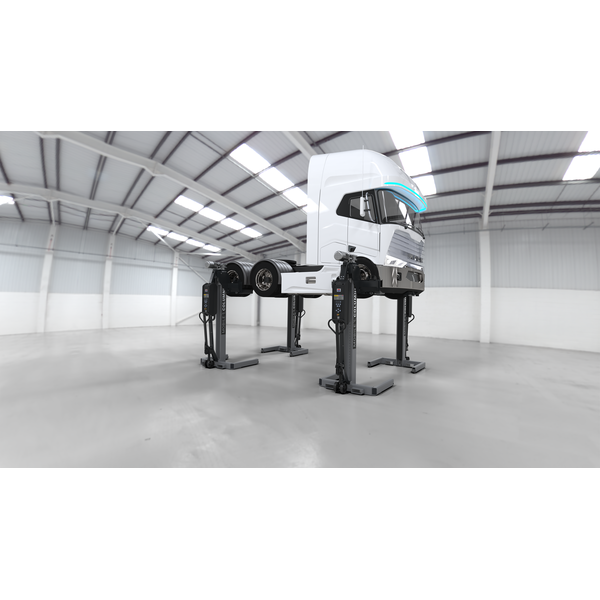

Le nouveau pont élévateur à colonnes mobiles, type C_RGA, avec entraînement électromécanique qui a fait ses preuves, est entièrement exempt d’huile, ce qui fait qu’il demande extrêmement peu d’entretien. Sa technologie sophistiquée et sa cale de rattrapage en cas de rupture d’écrou garantissent une grande sécurité mécanique lors du levage de charges de roues allant jusqu’à 8,5 tonnes par colonne. Le motoréducteur à vis sans fin de grande qualité, avec frein, permet un positionnement en hauteur précis, sans inertie. La manipulation du pont élévateur est commode et pratique. Grâce au design optimisé et élancé de ses colonnes, le C_RGA permet d’avoir une bonne vision pour manœuvrer. Le chariot moteur optimisé permet des déplacements selon un très petit rayon de braquage. La commande est assistée par LED et intuitive. La communication de données entre les différentes colonnes du pont élévateur s’effectue sans câble et sans anomalies, par radio. L’alimentation en énergie du pont élévateur est assurée par une batterie lithium-ion, ce qui est unique en son genre. Les câbles de charge répondant au principe « Daisy Chain » servent en même temps de backup pour la connexion de données et, en cas d’anomalie, ils constituent un réseau avec double fond.

Détails produit / contenu de la livraison

COMFORT variant - options selectable
(Colour/preparation column 8+8)

  • RAL 7040 -

Description:

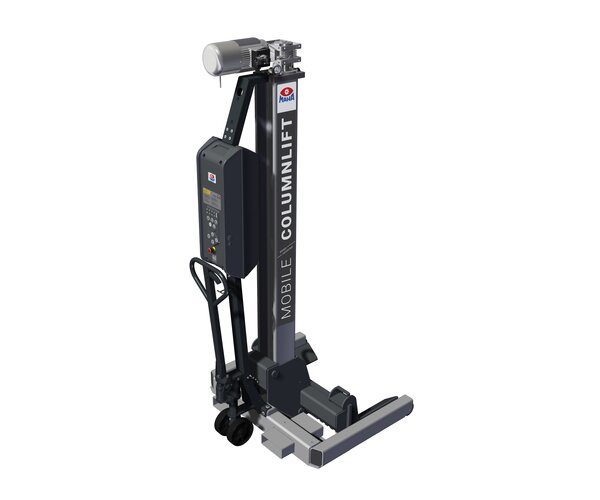

  • Mobile, wireless wheel lift with energy supply via powerful rechargeable lithium-ion batteries
  • High running smoothness and exact heightpositioning without overtravel due to high-quality and maintenance-free worm gear motor
  • High efficiency and low wear due to smooth-running and low-maintenance recirculating ball nut with more than 100 balls
  • Recirculating ball spindle suspended in maintenance-free roller bearing

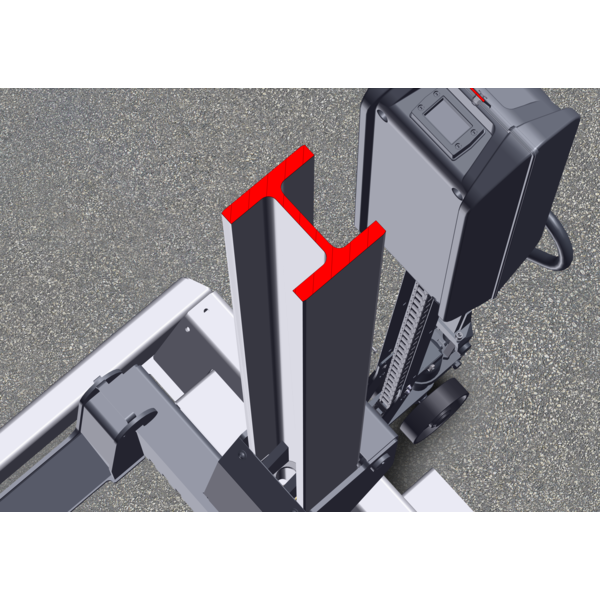

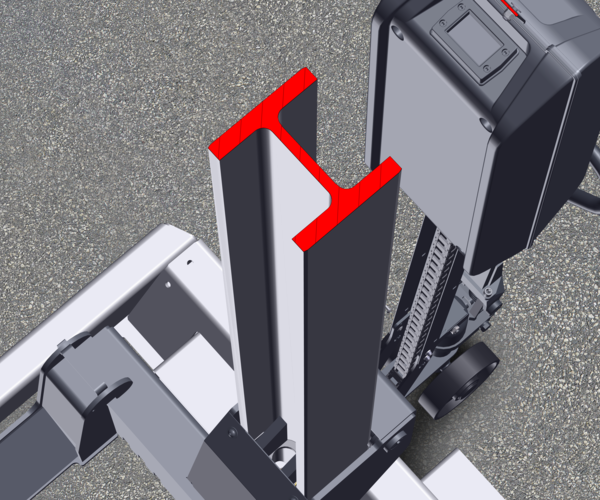

  • Outstanding mechanical rigidity of lifting columns due to tried-and-tested H-profile

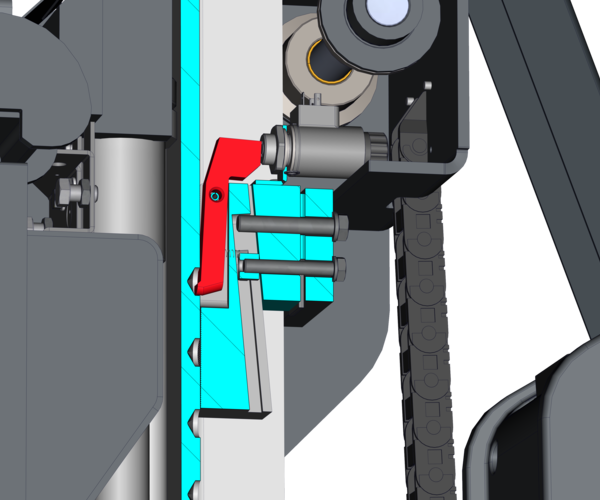

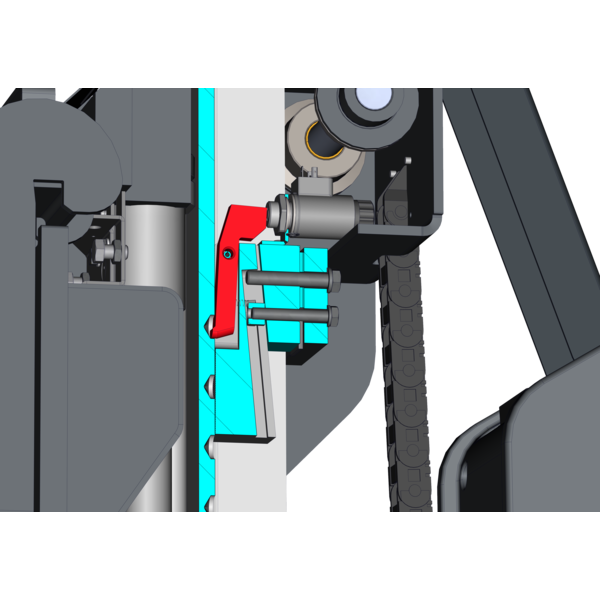

  • Safety in the event of support nut breakage due to mechanically independent catch wedge

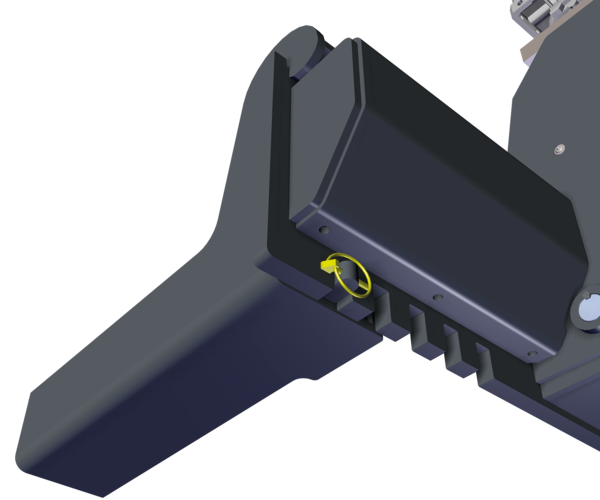

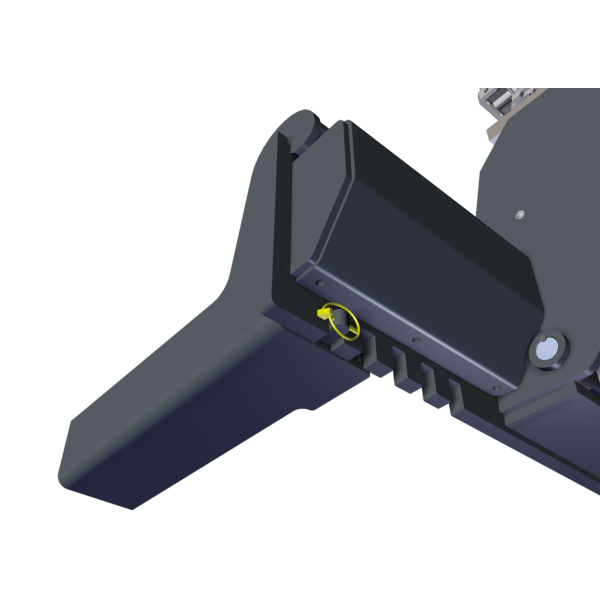

  • Adjustable lift carriage with positive locking device of forks; securing by means of folding cotter pin

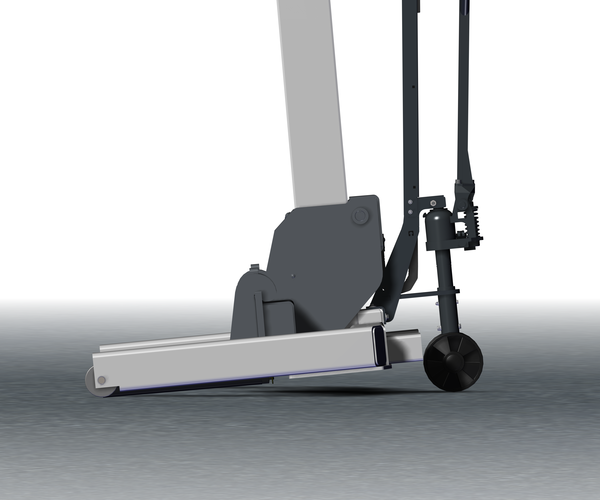

  • Hydraulic dolly for easy manoeuvring even over higher ground thresholds

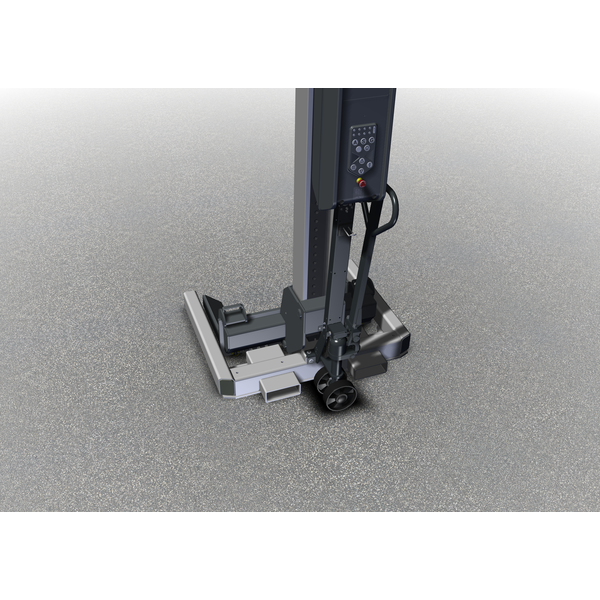

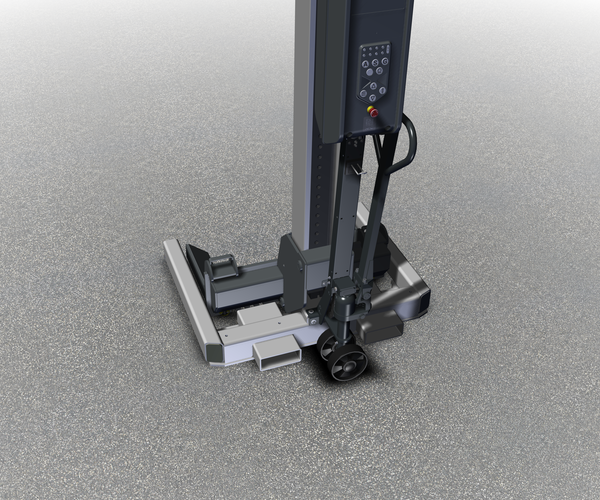

  • Minimal turning radius due to optimised design

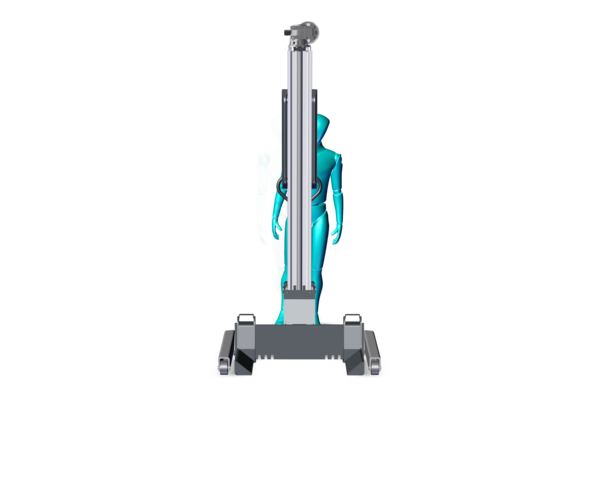

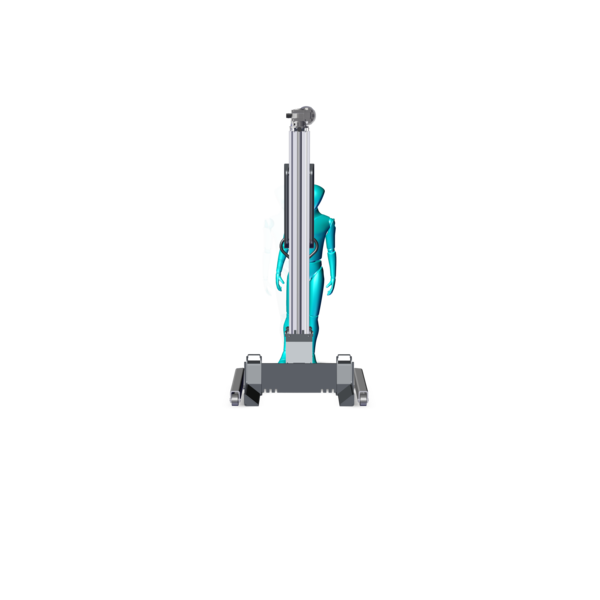

  • Goodoverview when manoeuvring due to very slim column
  • Modern LoRa® radio modulation - failure- and interference- free
  • Automatic channel hopping selection of a suitable, free radio channel through the system - one free radio channel 2.4 GHz (W-LAN) required

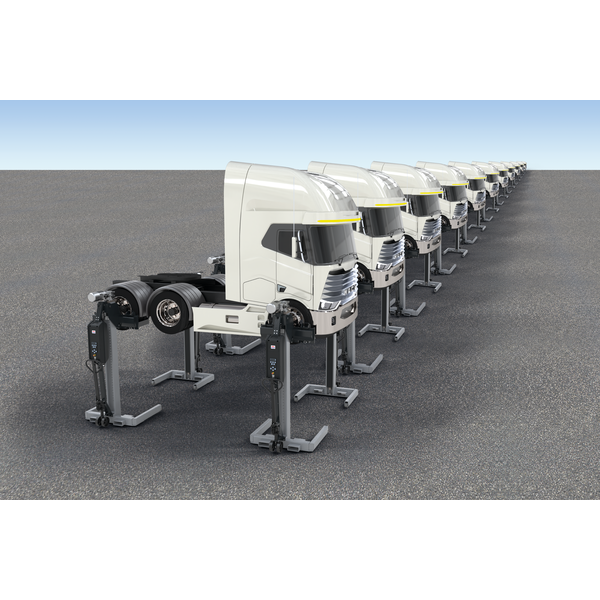

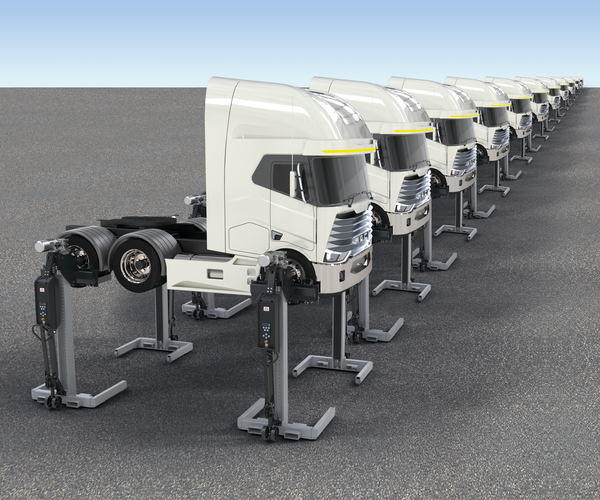

  • Intelligent control technology makes it possible to use an unlimited number of column groups per site

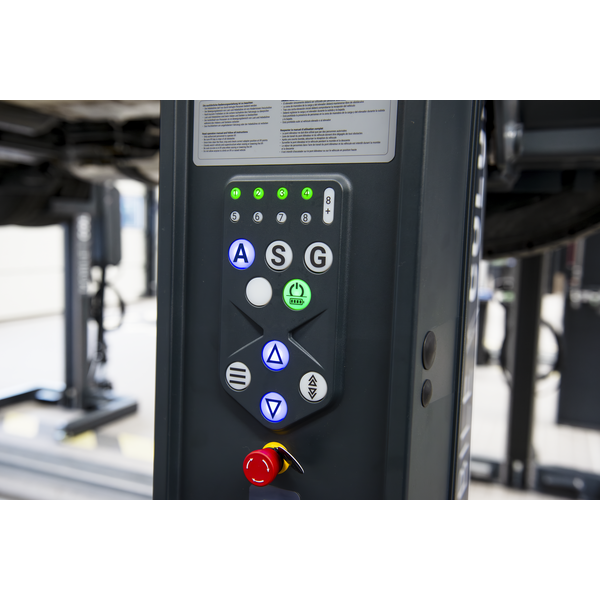

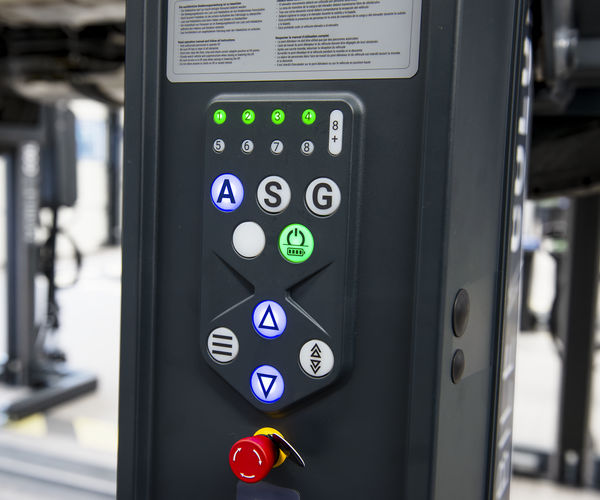

  • Operating modes All/Single/Group safely selectable via individual buttons
  • Display of operating statesand error codes via LED
  • High lifting and lowering speed can be selected via separate, additional button - load-dependent
  • Automatic switch-off in case of overload
  • Workshop robust and splash-proof plastic operating enclosure on each column

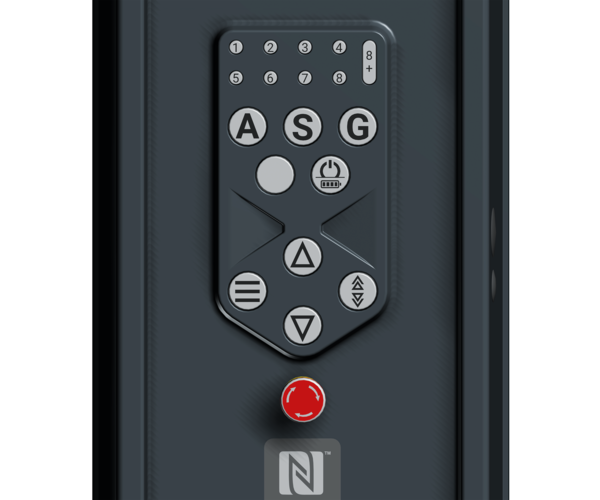

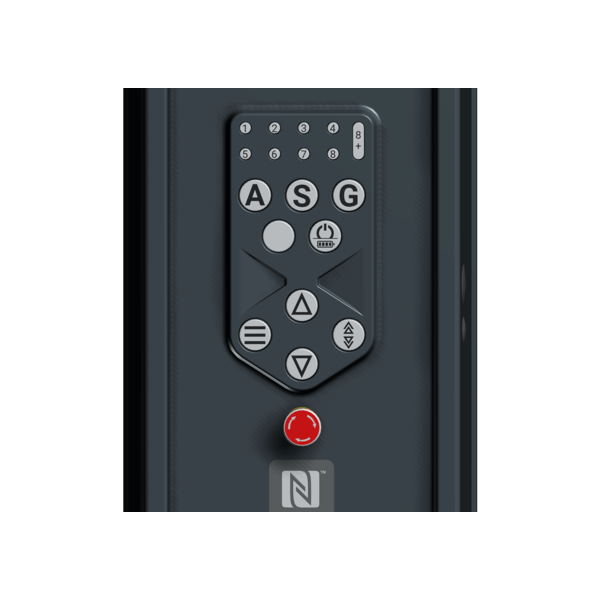

  • Large silicone control buttons - mechanical and focused on use in workshops
  • Excellent protection for cables due to guidance within a high-quality energy chain

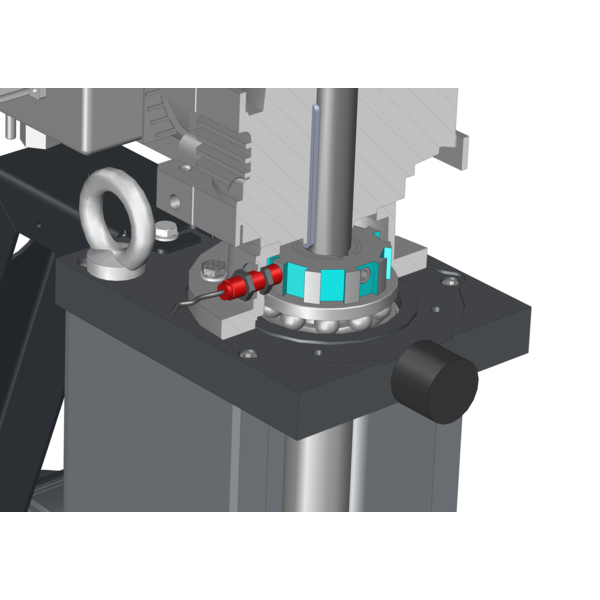

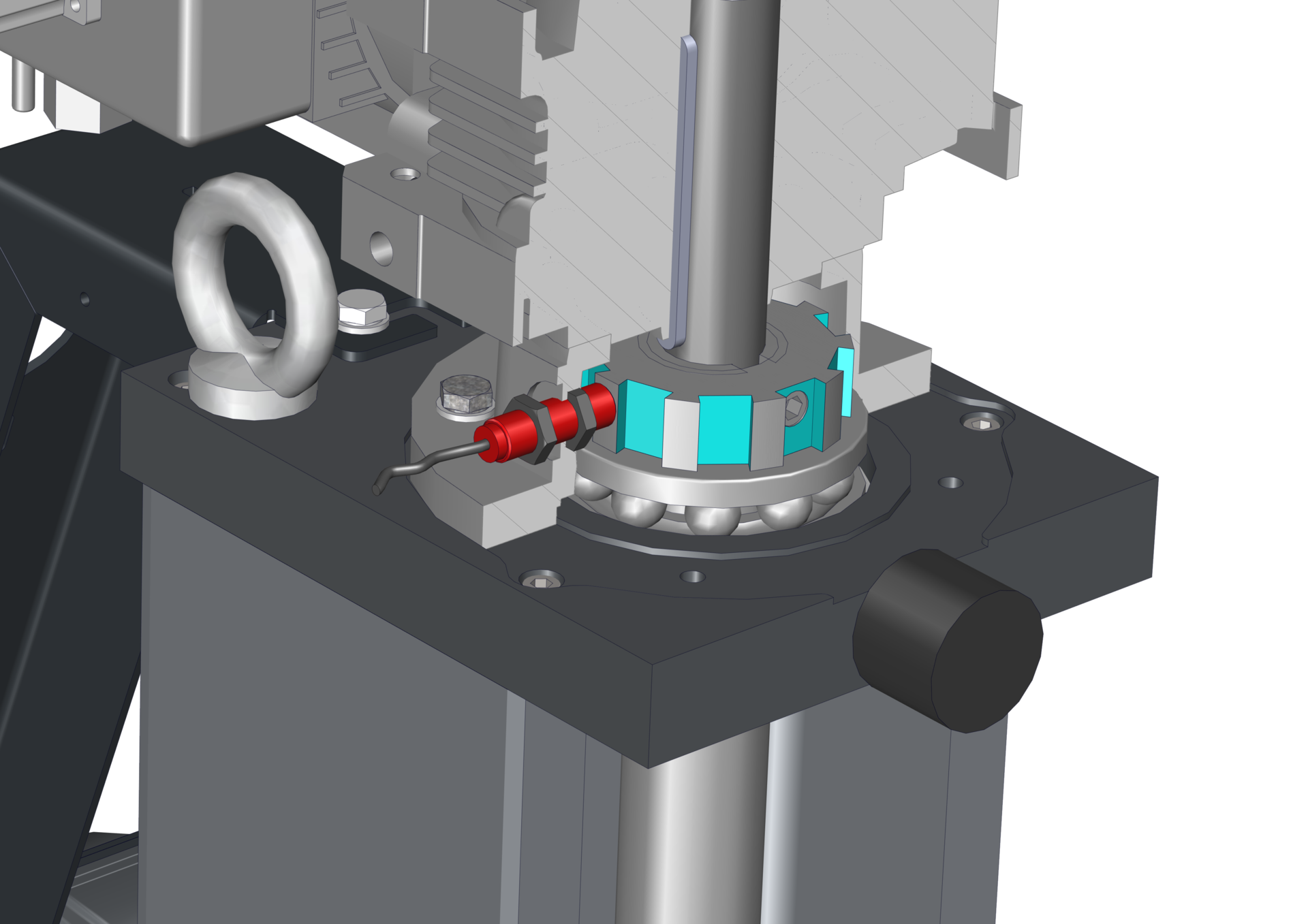

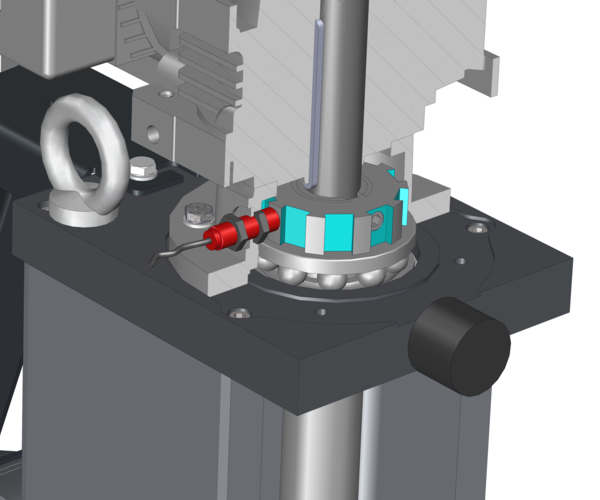

  • Height measurement via contactless, wear-free inductive proximity switches
  • Simple and secure pairing of lifting columns by means of NFC tag

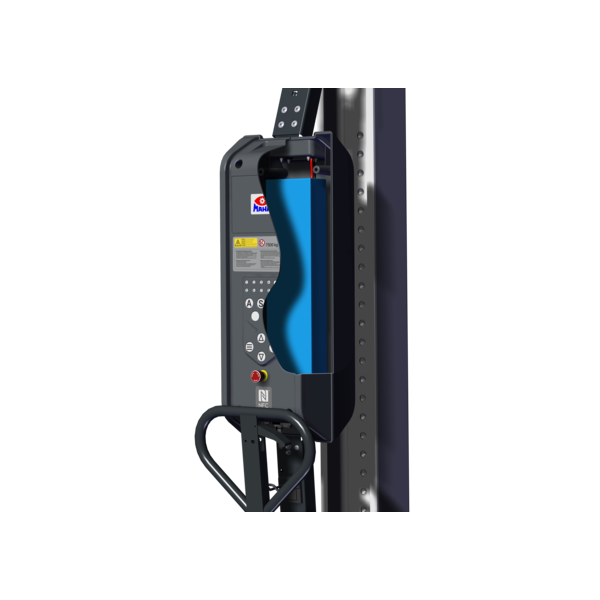

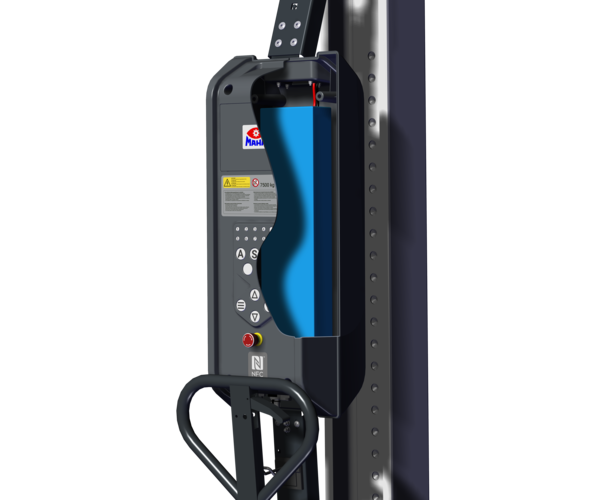

  • Unique energy supply by means of lithium-ion battery integrated into the operating enclosure - very long lifespan and short charging time
  • Universal lifting carriage with a large adjustment range - also suitable for very large wheel diameters
  • Low chassis and high mobility due to integrated lithium-ion battery in the control unit. This enables optimised positioning even onvehicles with low ground clearance
  • Chassis with integrated forklift pockets easy movement of columns over longer distances on site

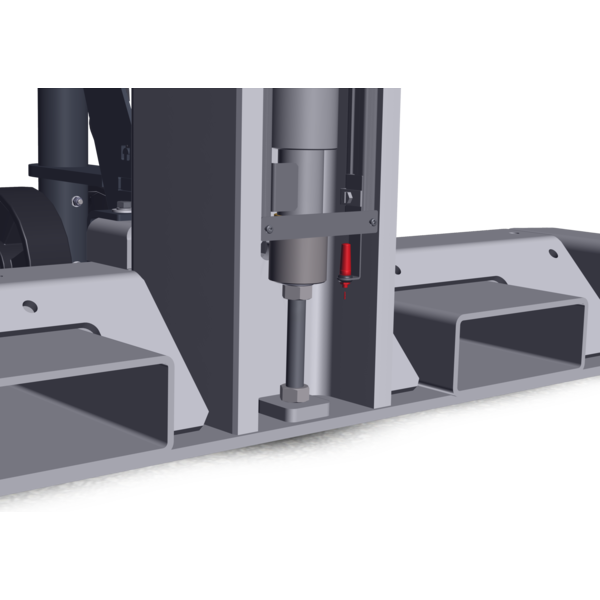

  • Two antennas, one each at top and bottom, ensure a reliable radio connection, even for vehicles with large cubic bodies

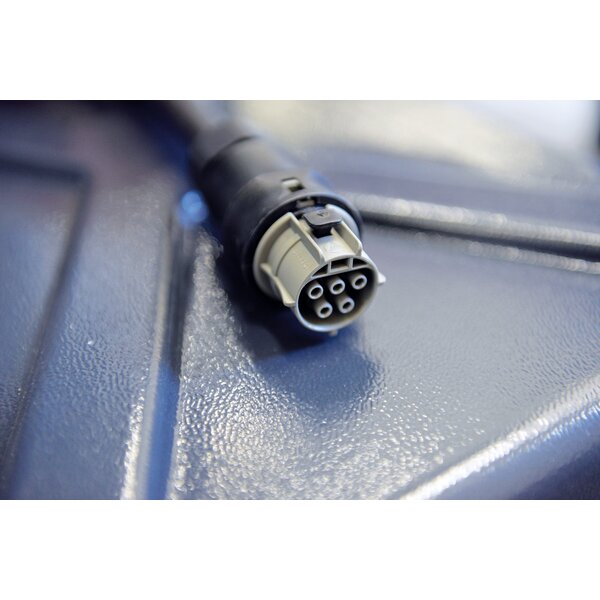

  • Unique and double safety. If the radio connection is interrupted, the batteriesýÿ charging cable can be used for data transmission to guarantee continuously uninterrupted operation
  • By means of an optional connecting cable, two groups of 8 columns each can be connected, thus expansion to as many as 16 columns (hardware requirements available, software on request)
  • High-quality powder coating:
    • window grey, RAL 7040 (columns)
    • anthracite grey, RAL 7016 (lifting carriage)


Scope of delivery:

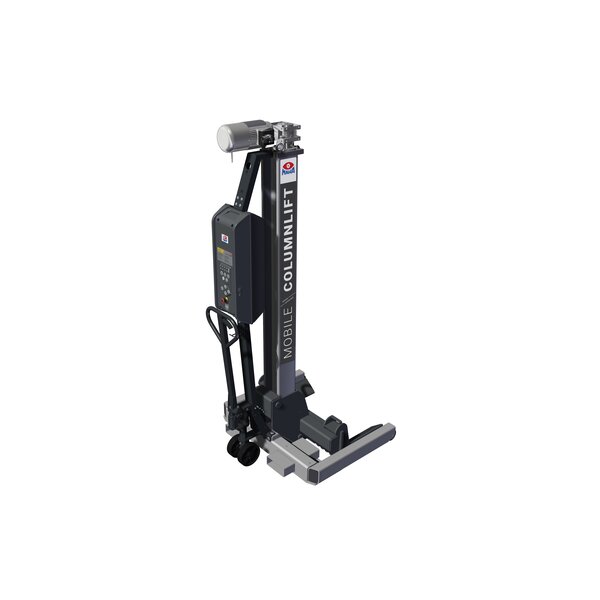

  • 1 mobile single column with 1 lithium-ion battery
  • 1 NFC tag for pairing the lifting columns
  • 1 hydraulic dolly
  • Operating instructions
  • Declaration of conformity
  • Transportpackaging


Téléchargements

Documents de vente

Brochures
Prospectus MAHA C RGA
DE EN
Prospectus (Version imprimable) MAHA C RGA print
DE EN
Fiche Technique
Fiche technique C_RGA 8.5 UC
DE EN
Fiche technique (Version imprimable) C_RGA 8.5 UC
DE EN

Documentation technique

Notices d'instructions
Notice d'instructions C_RGA 7.5 | 8.5 UC (Version complète)
DE EN
Notice d'instructions C_RGA 7.5 | 8.5 UC (Version imprimable pour utilisateurs finaux)
DE EN ES FR
Dessins de produits
C_RGA 8.5 UC Feuille de données, cotes principales
DE EN

Caractéristiques techniques

Technical data:

Load capacity CE per column8500 kg
Drive power per column1.5 kW
Weight per column525 kg
Width of column profile180 mm
Width of chassis1150 mm
Height of chassis131 mm
Full travel1700 mm
Lifting height (upper edge of lifting carriage)1800 mm
Overall height of column2474 mm
Lifting/Lowering time (load-dependent)140 s
Lifting/Lowering time High speed (load-dependent)81 s
Inner distance of support forks min. - max.290 - 680 mm
Tyre diameter min. - max.550 - 1500 mm
Length of support forks380 mm
Voltage for charger1 x 100-230 V AC 50/60 Hz
FuseB 16A RCD (30 mA)
Power supply (standard)LiIon 50.4 VDC/1573 Wh
Lifting cycles under partial load30
(3500 kg, w/o high speed option)
Lifting cycles under full load (w/o high speed option)15
Protection ratingIP 54
